Simulasi Jaringan Inter-VLAN Router Pada Packet Tracer

Assallamu'allaikum wr...wb...

Sore kawan , saya akan melanjutkan kegiatan saya yaitu pada Simluasi  Cisco Packet Tracer.Kali ini saya mempelajari Simulasi Jaringan Inter-VLAN Router Pada Packet Tracer.

A.PENGERTIAN

Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah port switch yang telah dikonfigurasi dengan sebuah VLAN tunggal disebut sebagai access port.
Sebuah VLAN memungkinkan seorang Administrator untuk menciptakan sekelompok peralatan yang secara logic dihubungkan satu sama lain. Dengan VLAN, kita dapat membagi jaringan switch secara logik berdasarkan fungsi, departemen atau project team .

B.LATAR BELAKANG

Latar belakang dari kegiatan ini, saya memiliki topologi seperti ini :

Jadi pada topologi tersebut  kita menggunakan dua interface untuk dua vlan. Jadi tiap vlan terletak pada interface yang berbeda, untuk jaringan vlan dalam satu interface bisa lihat disini .


C.ALAT DAN BAHAN

1.Laptop
2. Aplikasi Packet Tracer

Hadware pada simulasi :
1.Laptop
2.Switch
3.Router
4.Kabel straight

D.MAKSUD DAN TUJUAN

tujuan membuat Jaringan Inter-VLAN dapat terhubung dengan menggunakan router.

E.TAHAP PELAKSANAAN KEGIATAN

1.Langkah pertama buat topologinya terlebih dahulu

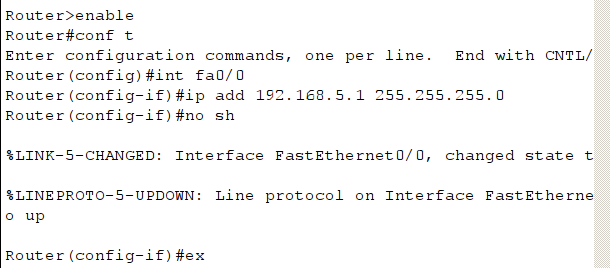

2.konfigurasi Routernya dengan cara klik Routernya =>CLI , masukan perintah berikut ini :
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.5.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#ex




Router(config)#int fa0/1
Router(config-if)#ip add 192.168.6.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
Router(config-if)#
3.lalu kita konfigurasi Switch , dengan langkah seperti ini klik switchnya =>CLI
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 22
Switch(config-vlan)#name septi
Switch(config-vlan)#vlan 23
Switch(config-vlan)#name ana
Switch(config-vlan)#int range fa0/1-2,fa0/5
Switch(config-if-range)#sw mode access
Switch(config-if-range)#sw access vlan 22
Switch(config-if-range)#ex
Switch(config)#int range fa0/3-4,fa0/6
Switch(config-if-range)#sw mode access
Switch(config-if-range)#sw access vlan 23
Switch(config-if-range)#ex
Switch(config)#

4.Setelah konfigurasi Router  dan Switch selesai,lalu kita konfigurasi IP untuk Leptopnya.
a.Leptop1 =>Dekstop=>IP Configuration

b.Laptop2 =>Dekstop => IP Configuration

c.Laptop3 =>Dekstop => IP Configuration


d.Laptop4 =>Dekstop => IP configuration


 5.Langkah selanjutnya kita lakukan pengecekan konfigurasi

a.Pada Router

Router#show ip interface br
Interface IP-Address OK? Method Status Protocol
FastEthernet0/0 192.168.4.1 YES manual up up
FastEthernet0/1 192.168.5.1 YES manual up up
Vlan1 unassigned YES unset administratively down down
Router#



 b.pada Switch

pada switch dengan perintah # do show vlan

Switch(config)#do show vlan
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/7, Fa0/8, Fa0/9, Fa0/10
Fa0/11, Fa0/12, Fa0/13, Fa0/14
Fa0/15, Fa0/16, Fa0/17, Fa0/18
Fa0/19, Fa0/20, Fa0/21, Fa0/22
Fa0/23, Fa0/24
22 septi active Fa0/1, Fa0/2, Fa0/5
23 ana active Fa0/3, Fa0/4, Fa0/6
1002 fddi-default act/unsup
1003 token-ring-default act/unsup
1004 fddinet-default act/unsup
1005 trnet-default act/unsup
VLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1 enet 100001 1500 - - - - - 0 0
22 enet 100022 1500 - - - - - 0 0
23 enet 100023 1500 - - - - - 0 0
1002 fddi 101002 1500 - - - - - 0 0
1003 tr 101003 1500 - - - - - 0 0
--More--


6.kita uji koneksi dari Leptop
a.klik Laptop =>Dekstop => Command Prom
  ketiakn ping (ip) contoh ping 192.168.7.1


F. Referensi
sheha339.blogspot.com
https://id.wikipedia.org/wiki/VLAN

G. Hasil dan Kesimpulan
Kesimpulan dari simulasi jaringan inter-VLAN router pada packet tersebut adalah semua client yang terhubung dengan vlan bisa saling berkomunikasi, mereka terhubung dengan router.


sekian dari saya , terima kasih...
Wassallamu'allaikum wr...wb...
