Kegiatan Rutin Hari Sabtu Evaluasi Bersama Program Kerja

Assalamu'allaikum wr...wb..

hai kawan, hari ini saya akan memposting kegiatan rutin hari Sabtu yaitu evaluasi Bersama-sama selama kegiatan 1 Minggu yang telah dibuat.
Sharing materi bersama-sama.
Selama hari Senin-Jumat kita melakukan kegiatan apa, dan Hari Sabtu adalah Finish-nya untuk mengevaluasi kegiatan kita selama 5 hari kerja.
Antar sekolah saling presentasi dan saling mengkoreksi .
agar kami tahu kekurangan dalam materi kita yang di pelajari.

Berikut Dookumentasinya :























Sekian dari saya

wasallamu'allaikum wr...wb..

Setting Routing BGP di Cisco packet Tracer

Assalamu'allaikum wr..wb..

Siang kawan..
pada kesempatan kali ini saya akan memposting Setting Routing BGP di cisco packet tracer.
apa itu BGP?
A.Pengertian

Border Gateway Protocol disingkat BGP adalah inti dari protokol routing Internet. Protocol ini yang menjadi backbone dari jaringan Internet dunia. BGP adalah protokol routing inti dari Internet yg digunakan untuk melakukan pertukaran informasi routing antar jaringan. BGP dijelaskan dalam RFC 4271. RFC 4276 menjelaskan implementasi report pada BGP-4, RFC 4277 menjelaskan hasil ujicoba penggunaan BGP-4. Ia bekerja dengan cara memetakan sebuah tabel IP network yang menunjuk ke jaringan yg dapat dicapai antar Autonomous System (AS). Hal ini digambarkan sebagai sebuah protokol path vector. BGP tidak menggunakan metrik IGP (Interior Gateway Protocol) tradisional, tapi membuat routing decision berdasarkan path, network policies, dan atau ruleset. BGP versi 4 masih digunakan hingga saat ini . BGP mendukung Class Inter-Domain Routing dan menggunakan route aggregation untuk mengurangi ukuran tabel routing. sejak tahun 1994, BGP-4 telah digunakan di Internet. semua versi dibawahnya sudah tidak digunakan. BGP diciptakan untuk menggantikan protokol routing EGP yang mengizinkan routing secara tersebar sehingga tidak harus mengacu pada satu jaringan backbone saja.

B.Latar Belakang

Dalam dunia digital kita pasti sudah mengerti apa itu yang namanya internet. Bagaimana bisa kita bertukar data meskipun dengan jarak yang jauh, bahkan sangat jauh. Internet menggunakan gelombang elektromagnet sebagai transmisinya, sehingga dapat mencakup area yang sangan jauh, tetapi untuk menghubungkan ke internet ada aturan - aturan yang berlaku. Kita sebagai client awalnya harus terhubung terlebih dahulu ke penyedia atau provider, dan provider tersebut membeli suatu AUTONOMOUS SYSTEM NUMBER yang difungsikan sebagai nomor identitas provider tersebut. Tidak cuma ASN saja untuk dapat terhubung ke jaringan dunia tersebut, melainkan harus melakukan routing protokol BGP (Border Gateway Protokol) yang menghubungkan ke proviser lain di dunia.

C.Tujuan

Tujuan dari kegiatan ini adalah kita dapat menghubungkan jaringan yang berbeda AS dengan routing BGP.

D.Alat dan bahan
1.Laptop
2.Aplikasi Cisco Packet tracer


E.Tahap pelaksanaan Kegiatan :
1.Buka aplikasi cisco packet tracernya, siapkan 3 Router(General) 3 pc, dan kabel croos sover dan kabel tommaticaly  choose conectation.Dan buat topologinya sepseri dibawah ini

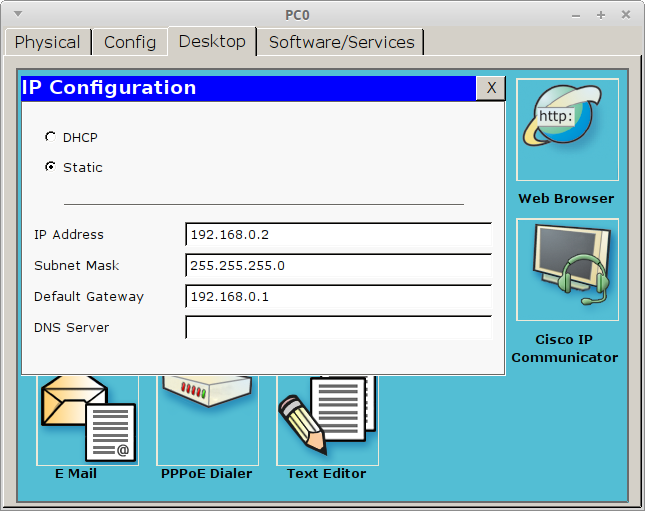

2.klik PC-nya buat memberikan IP address subnetMask dan Gatewaynya
*pc0
*pc1
*pc2
3.Lalu konfigurasi setiap Ipnya pada router.  Klik pada router -> Pilih tab CLI -> apabila muncul pertanyaan yang mengharuskan menjawab "yes" atau "no" , pilih no.Kemudia lanjutkan seperti ini

Router 0
 Router1
Router2
 4.Setelah ip-nya sudah terkonfigurasi ,lalu kita lanjut konfigurasi Router BGP-nya.

Router0 dengan ASN 65100


Router1 dengan ASN 65200

Router3 dengan ASN 65300


5.kemudian kita lakukan pengecekan dengan mengeping pc Client 2 ke pc client 0.Jika berhasil akan seperti dibawah ini tampilannya.



F.Referensi

https://id.wikipedia.org/wiki/Border_Gateway_Protocol


 G.Hasil dan Kesimpulan

pada kali ini praktek saya berhasil .
Routing BGP yang menjadi penghubung antar proviser satu sengan provider lain sehingga dapat saling berkomunikasi.
Jika kurang paham silahkan berikan komentar.
sekian dan terimakasih
selamat membaca
Wassalamu'allaikum wr...wb..



















PENGERTIAN FUNGSI DAN SEJARAH TELNET

PENGERTIAN FUNGSI DAN SEJARAH TELNET

Assalamu'allaikum wr...wb..

hai kawan pada siang hari ini saya akan menjabarkan apa itu Telnet?
kalau belum mengerti pengertian talnet ayo kita baca bareng tentang apa itu Talnet ?

A.Pengertian

Telnet (Telecommunication network) adalah sebuah protokol jaringan yang digunakan pada Internet atau Local Area Network untuk menyediakan fasilitas komunikasi berbasis teks interaksi dua arah yang menggunakan koneksi virtual terminal. TELNET dikembangkan pada 1969 dan distandarisasi sebagai IETF STD 8, salah satu standar Internet pertama. TELNET memiliki beberapa keterbatasan yang dianggap sebagai risiko keamanan.


Fungsi Telnet (Telecommunication Network)

Fungsi utama dari telnet adalah mengakses komputer (host/server) dari jauh/Remote login. Telnet adalah program yang memungkinkan komputer kita menjadi terminal dari komputer lain di INTERNET. Telnet memungkinkan kita untuk masuk (log in) sebagai pemakai komputer jarak jauh dan menjalankan program komputer layanan yang ada dikomputer tersebut.
Kelebihan Telnet
Kelebihan menggunakan telnet server adalah user interface yang ramah, yaitu anda memberikan perintah jarak jauh (istilahnya remote) seolah-olah anda mengeksekusi perintah pada command line pada komputer Anda.
Kelemahan Telnet
Kekurangan telnet adalah penggunaan NTLM authentication tanpa enkripsi sehingga memudahkan pencurian password oleh sniffers. Kalau anda adalah administrator sistem, saya sarankan anda menggunakan SSH pada Linux daripada Telnet Server untuk mengkonfigurasikan sistem anda.

Pendapat  lain tentang TELNET



Telnet adalah suatu aplikasi program komunikasi interaktif dua arah berbasiskan protocol TCP/IP yang digunakan untuk emulasi terminal ke remote komputer dari local komputer atau terminal server, serta dapat menikmati fungsi yang sama dengan terminal yang dihubungkan langsung ke komputer tersebut. Biasanya sebelum login kita harus memberikan identitas (username dan password) terlebih dahulu. Jika username dan password yang diberikan benar, maka kita akan masuk ke remote komputer tersebut serta dapat melakukan berbagai aktifitas yang tersedia dan yang diperbolehkan oleh system administrator mesin komputer tersebut.

Sama seperti e-mail, telnet juga dapat digunakan untuk mengakses beberapa service yang ada di internet seperti Gopher, WWW, WAIS dan Archie. Perintah penulisan telnet adalah telnet hostname atau telnet hostaddress. Hostname adalah nama DNS dari mesin komputer yang dituju dan hostaddress adalh alamat internetnya


SEJARAH

Protokol Telnet pertama kali diperkenalkan oleh Postel di tahun 1980. Dalam RFC 764, sebagaimana dituliskan oleh seseorang bernama Postel.
Telnet hacking telah menjadi bagian dari internet dan dunia komputer dimulai semenjak komputer yang akan dihubungkan bersama-sama untuk membentuk jaringan. Sedangkan bentuk dan motivasi yang mungkin berbeda-beda dari waktu ke waktu, adalah kenyataan bahwa hacking telah terjadi, dan akan terus terjadi, selama orang memilih untuk menghubungkan komputer mereka ke jaringan yang lain yang dapat mengakses komputer.


Tujuan TELNET

Tujuan dari protokol Telnet adalah agar dapat berfungsi secara umum, dua arah, dan fasilitas komunikasi yang berorientasi 8 bit. Sedang tujuan utamanya adalah untuk mengakses metode standar dari perangkat terminal antar-muka dan pengolahan berorientasi terminal yang satu dengan yang lainnya. Visinya adalah protokol tersebut dapat juga digunakan sebagai komunikasi antar terminal (“linking”) dan komunikasi antar proses (komputasi terdistribusi).


Aplikasi


Telnet dapat digunakan untuk mengakses beberapa fasilitas yang ada di Internet. Fasilitas
tersebut antara lain :
– Library (perpustakaan)
– Database
– Penggunaan superkomputer
– Penggunaan progran khusus yang ada di suatu mesin tertentu di Internet.


Akses Telnet


Telnet menyediakan akses langsung ke beragam layanan di Internet. Komputer host anda memang menyediakan beragam layanan, namun jika layanan tersebut tidak ada, anda bisa menggunakannya melalui Telnet. Misalnya ketika masyarakat Internet menulis interface untuk membantu pengguna lain, Telnet memungkinkan anda mengakses host mereka dan menggunakan interface yang mereka buat. Demikian juga ketika seorang membuat layanan yang bermanfaat, Telnet memungkinkan anda mengakses sumber daya informasi yang berharga ini.Maintaining the Integrity of the Specifications.


Syarat Pengguna TELNET


1.Computer yang akan meremote dan yang akan di remote harus sudah connect
(terhubung) , maksudnya terhubung adalah terhubung lewat kabel LAN atau wireless.
Yang penting memungkinkan computer untuk saling bertukar data.
2.Komputer harus punya fasilitas/fitur wireless atau LAN
3.Mempunyai TELNET server
4.Terhubung pada port 23 atau SSH 22


Program Yang Digunakan


Telnet menggunakan 2 program, yaitu client dan server. Proses akan terjadi dengan kedua program tersebut yang berjalan. Software client bekerja dengan cara meminta pelayanan-pelayanan yang diinginkan, sedangkan software server menyediakan dan menghasilkan pelayanan yang diinginkan client.

a.TUGAS CLIENT
1.Membuat koneksi network TCP (Transfer Control Protocol) dengan server
2.Menerima input data dari user
3.Memformar ulang input dari user kemudian mengubah dalam bentuk format standart, lalu dikirim ke server
4.Menerima output dari server dalam bentuk format standart

b.TUGAS SERVER
1.Menginformasikan software jaringan bahwa komputer itu siap menerima koneksi.
2.Menunggu permintaan dalam bentuk format standard.
3.Melaksanakan permintaan tersebut.
4.Mengirim kembali hasil ke client dalam bentuk format standard.
5.Menunggu permintaan selanjutnya.



Cara Kerja TELNET


1. User melalui TELNET yang terdapat pada terminal client membuat koneksi TCP
(Transfer Control Protokol) dengan server. Dalam hal ini user harus mangetikkan
nama dan kata sandi untuk dapat terhubung pada server.
2. Kemudian setelah kata sandi telah terbukti, maka server akan menginformasikan
software komputer jaringan bahwa komputer server maupun client sudah siap
berkoneksi dan user akan diberi sebuah shell prompt.
3. Dari shell prompt ini seorang user dapat mengetikkan fasilitas atau kegiatan apa
saja yang diinginkan. Inputan yang berisi keinginan user ini diubah formatnya
menjadi format standar untuk dikirimkan kembali menuju server.
4. Server akan melaksanakan apa yang telah diminta oleh user pada melalui terminal
client.
5. Terminal client akan merubah outputan dari apa yang telah dikirim oleh server
agar dapat dilihat pada layar oleh user.




Cara Menggunakan TELNET pada Windows

1. buka Run
2. ketik "mstsc"
3. Masukkan IP yang ingin kita remote
4. Masukkan Username dan Password yang ingin kita remote
5. Klik Start
6. Pilih Run
7. Ketikkan "cmd"
8. Kemudian ketikkan "telnet" pada cmd , enter
9. Ketikkan "o" IP address tujuan , enter
10.Ketikkan "n"
11.Masukkan Username dan Password target
12.Lakukan apa saja.







Referensi

https://id.wikipedia.org/wiki/Telnet


sekian penjelasan diatas semoga paham dan mengerti
paham yah paham terima kasih..
Wassallamu'allaikum wr... wb...

Membuat Simulasi 1 Router untuk 3 Jaringan Menggunakan Apikasi Cisco Packet Tracer

Assallamu'allaikum wr...wb...

Siang kawan ,pada kesempatan yang baik ini, saya akan memberikan sedikit materi yang saya pahami atau saya praktean pada hari ini.
Yaitu membuat simulasi 1 Router untuk 3 Jaringan Menggunakan aplikasi cisco packet tracer.

A.Pengertian

Perute atau penghala (bahasa Inggris: router) adalah sebuah alat yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai penghalaan. Proses penghalaan terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari protokol tumpukan (stack protocol) tujuh-lapis OSI.

Penghalaan dalam bahasa inggris Routing adalah sebuah proses untuk meneruskan paket-paket jaringan dari satu jaringan ke jaringan lainnya melalui sebuah antar-jaringan (internetwork). routing juga dapat merujuk kepada sebuah metode penggabungan beberapa jaringan sehingga paket-paket data dapat dialirhantarkan dari satu jaringan ke jaringan selanjutnya. Untuk melakukan hal ini, digunakanlah sebuah perangkat jaringan yang disebut sebagai penghala. Penghala-penghala tersebut akan menerima paket-paket yang ditujukan ke jaringan di luar jaringan yang pertama, dan akan meneruskan paket yang diterima kepada penghala lainnya hingga sampai kepada tujuannya.

B.Latar Belakang

dalam simulasi ini agar kita bisa ngetes apakah 2 jaringan berbeda dapt terhubung walaupun beda subnet.

C.Alat dan Bahan

1.Laptop

2.aplikasi cisco packet tracer

D.Maksud dan Tujuan

Tujuan dari simulasi ini adalah menghubungkan 1 router digunakan untuk 3 workstation/switch.Dalam percobaan kali ini harus berhasil.

langsung saja kita ke langkah-langkahnya

E.Tahap Pelaksanaan Kegiatan

1.Buka aplikasi cisco packet tracernya kemudian siapkan

       -3 buah switch, 1 router, 3 buah pc,  3 buah server

       -Jangan lupa kabel copper-straight Trought untuk menghubungkannya.

2.setelah itu kita konfigurasi routernya klik routernya=>klik tab pyscal=>pilih WIC 1ENET kemudian matikan powernya terlebih dahulu dengan cara klik power tersebut

                                           power dalam keadaan on




  power dalam keadaan of
 kemudian   setelah itu kita klik gambar WIC 1ENET > Drag(geser ke arah kotak hitam)

                                    (Gambar WIC 1ENET)
-Maka akan menjadi seperti di bawa ini


  -Setelah itu kita on-kan kembali

 Kembali ke tampilan awalnya seperti diatas sendiri

3.kemudian kita setting Ip Adrress, SubnetMask,dan Gateway
sebagai contoh :

*Server  0
IP address 192.168.1.1
SubnetMask 255.255.255.0
Gateway 192.168.1.3
*PC 0
Ip Address 192.168.1.2
SubnetMask 255.255.255.0
Gateway 192.168.1.3
 *Server 1
Ip Address 192.167.1.1
SubnetMask 255.255.255.0
Gateway 192.168.1.3

*PC 1
Ip Address 192.167.1.2
SubnetMask 255.255.255.0
Gateway 192.168.1.3

 *Server 2
Ip Address 192.168.166.1.1
SubnetMask 255.255.255.0
Gateway 192.168.1.3

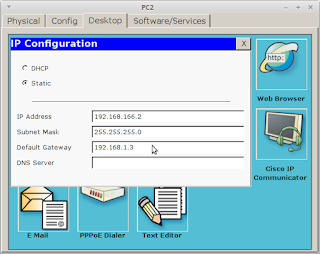

*PC 2
Ip Address 192.168.166.2
SubnetMask 255.255.255.0
GAteway 192.168.1.3

4.Setelah itu kita konfigurasi Routernya dengan cara klik routernya=>Config=>Interfaces=>Setting semua Ethernetnya
(FastEthernet 0/0 ,FastEthernet 0/1 ,Ethernet 0/0/0 )
seperti dibawah ini lebih jelasnya :

Berikan Ip addressnya dan SubnetMasknya dan jangan lupa power port status di on kan.


 5.setelah itu maka akan menjadi seperti ini, untuk mengeceknya, kita saling memberikan pesan pada pc lain atau server lain seperti ini gambar pesannya

                                              (pesan untuk mengeceknya)



jika berhasil dibawah akan muncul tulisan Cuscesfull PC

F.Refernsi

https://id.wikipedia.org/wiki/Penghala

G.hasil dan Kesimpulan

Praktek kali ini berhasil. 1 switch dapat terhubung dengan 3 workstasion.
jika kurang jelas selahkan berikan komentar.
 sekian
wassalamu'allaikum wr...wb...
