[TRAINNING CCNA NIXTRAIN] HariKe-3 Konfigurasi Static Routing

Assallamu'allaikum wr...wb...
Selamat malam guys kali ini saya akan konfigurasi static routing yang di ajarkan oleh Mas Ardes Setiawan.

A.Pengertian

Routing adalah proses dimana suatu item dapat sampai ke tujuan dari satu lokasi ke lokasi lain. Beberapa contoh item yang dapat di-routing : mail, telepon call, dan data. Di dalam jaringan, Router adalah perangkat yang digunakan untuk melakukan routing trafik.

Static routing (Routing Statis) adalah sebuah router yang memiliki tabel routing statik yang di setting secara manual oleh para administrator jaringan. Routing static pengaturan routing paling sederhana yang dapat dilakukan pada jaringan komputer. Menggunakan routing statik murni dalam sebuah jaringan berarti mengisi setiap entri dalam forwarding table di setiap router yang berada di jaringan tersebut.

Penggunaan routing statik dalam sebuah jaringan yang kecil tentu bukanlah suatu masalah, hanya beberapa entri yang perlu diisikan pada forwarding table di setiap router. Namun Anda tentu dapat membayangkan bagaimana jika harus melengkapi forwarding table di setiap router yang jumlahnya tidak sedikit dalam jaringan yang besar.

B.LatarBelakang
Konsep dasar routing bahwa dalam jaringan WAN kita sering mengenal yang namanya TCP/IP (Transmission Control Protocol/ Internet Protocol) sebagai alamat sehingga pengiriman paket data dapat sampai ke alamat yang dituju (host tujuan). TCP/IP membagi tugas masing-masingmulai dari penerimaan paket data sampai pengiriman paket data dalam sistem sehingga jika terjadi permasalahan dalam pengiriman paket data dapat dipecahkan dengan baik. Berdasarkan pengiriman paket data routing dibedakan menjadi routing lansung dan routing tidak langsung.

C.Alat dan Bahan
1.Laptop
2.cisco packet tracer

D. Maksud dan Tujuan
Dapat mencegah terjadinya eror dalam meneruskan paket ke router tujuan apabila router yang akan meneruskan paket memiliki link yang terhubung dengan banyak router.itu disebabkan karena router telah mengetahui next hop, yaitu ip address router tujuan .

E.Tahap Pelaksanaan Kegiatan

1.Kita buat topologinya terlebih dahulu

2.Berikan Ip pada masing masing pc
*PC 1

*PC 2

*PC 3

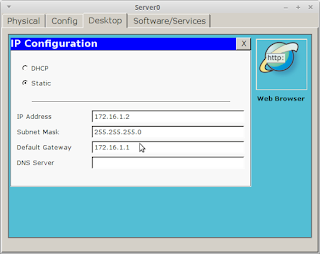

*IP Server

3. Kemudian kita konfigurasi di masing masing Router dengan memasukan IP-nya

Konfigurasi Router 1 (kotakan warna hijau)
R1(config)#int se0/0/0
R1(config-if)#ip add 10.10.10.2 255.255.255.0
R1(config-if)#no shut
R1(config)#int fa0/0
R1(config-if)#ip add 192.168.1.3 255.255.255.0
R1(config-if)#no shut

Konfigurasi Router 2 (kotakan warna biru)
R2(config)#int se0/0/1
R2(config-if)#ip add 11.11.11.2 255.255.255.0
R2(config-if)#no shut
R2(config)#int fa0/0
R2(config-if)#ip add 192.168.2.3 255.255.255.0
R2(config-if)#no shut

Konfigurasi Router 3 (kotakan warna pink)
R3(config)#int se0/1/0
R3(config-if)#ip add 12.12.12.2 255.255.255.0
R3(config-if)#no shut
R3(config)#int fa0/0
R3(config-if)#ip add 192.168.3.3 255.255.255.0
R3(config-if)#no shut

Konfigurasi Router 4 (router atas)
R4(config)#int se0/0/0
R4(config-if)#ip add 10.10.10.1 255.255.255.0
R4(config-if)#no shut
R4(config)#int se0/0/1
R4(config-if)#ip add 11.11.11.1 255.255.255.0
R4(config-if)#no shut
R4(config)#int se0/1/0
R4(config-if)#ip add 12.12.12.1 255.255.255.0
R4(config-if)#no shut
R4(config)#int fa0/0
R4(config-if)#ip add 172.16.1.1 255.255.255.0
R4(config-if)#no shut

4.setelah itu kita konfigurasi static Routingnya dengan memasukan perintah
KUNCINYA INI
#ip route network_tujuan subnet _tujuan ip addres yang disebutkan

*Konfigurasi di R-1(kotakan warna hijau)

R1(config)#ip route 11.11.11.0 255.255.255.0 10.10.10.1
R1(config)#ip route 12.12.12.0 255.255.255.0 10.10.10.1
R1(config)#ip route 192.168.2.0 255.255.255.0 10.10.10.1
R1(config)#ip route 12.12.12.0 255.255.255.0 10.10.10.1
R1(config)#ip route 192.168.3.0 255.255.255.0 10.10.10.1
R1(config)#ip route 172.16.1.0 255.255.255.0 10.10.10.1

*Konfigurasi di R-2 (kotakan warna biru)

R2(config)#ip route 10.10.10.0 255.255.255.0 11.11.11.1
R2(config)#ip route 192.168.1.0 255.255.255.0 11.11.11.1
R2(config)#ip route 12.12.12.0 255.255.255.0 11.11.11.1
R2(config)#ip route 192.168.3.0 255.255.255.0 11.11.11.1
R2(config)#ip route 172.16.1.0 255.255.255.0 11.11.11.1

*Konfigurasi di R-3 (kotakan warna pink)
R3(config)#ip route 172.16.1.0 255.255.255.0 12.12.12.1
R3(config)#ip route 192.168.1.0 255.255.255.0 12.12.12.1
R3(config)#ip route 11.11.11.0 255.255.255.0 12.12.12.1
R3(config)#ip route 10.10.10.0 255.255.255.0 12.12.12.1
R3(config)#ip route 192.168.1.0 255.255.255.0 12.12.12.1

*Konfigurasi di R-4( atas sendiri )

R4(config)#ip route 192.168.1.0 255.255.255.0 10.10.10.2
R4(config)#ip route 192.168.2.0 255.255.255.0 11.11.11.2
R4(config)#ip route 192.168.3.0 255.255.255.0 12.12.12.2

5.Langkah terakhit coba kita ping dengan cara mengirim pesan pada masing masing pc atau berbeda router.
jika berhasil maka tandanya akan cuscessful

F.Referensi
www.nixtrain.com

G.Hasil dan Kesimpulan
Routing proses menfransef data dari satu jaringan ke jaringan lain.
Ip Routing yaitu proses memindahkan paket dari satu network ke network lain menggunakan layer 3.
